全焊接球閥的安全評估

    由于全焊接球閥的特殊結構，焊接是球閥成型的最后工序，因此造成無法進行整體熱處理的問題。
    目前常用的是豪克能法以及自然時效法來消除焊接應力。但是這種方法并沒有得到用戶的充分認可。關于全焊接球閥免焊后熱處理的安全評估，較為認同的是基于裂紋尖端張開位移（CTOD）的安全評估法，即對焊接接頭進行CTOD值的測量，按照相關標準評估焊接接頭抗開裂（韌性）的能力。

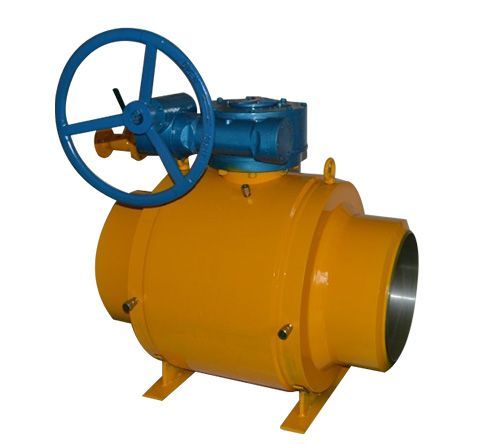

渦輪焊接球閥DN700

    具體做法是按BS 7448 -2選取試樣，用疲勞試驗機預制裂紋，采用多試樣法求得臨界開裂的缺口張開位移量（CTOD值），至少取得焊縫和熱影響區試樣8個以上，根據試驗結果并參照相關標準進行判定。
    DNV - OS - 401規范規定，CTOD值大于0.15mm為合格，表明接頭可以在不進行熱時效處理的情況下使用。
    API 1104《管道與相關設施的焊接》規定，在允許缺陷尺寸與許用應變的關系圖上查詢最大允許C7OD值為0.1225 mm，此時全焊接球閥應按1.5倍公稱壓力計算，通過有限元計算最大軸向應變。
     全焊接球閥的強度分析
    JB/T 4730規定，I級壓力容器允許缺陷尺寸低于3.765mm。根據標準中最嚴格的要求，當全焊接閥體焊接接頭滿足CTOD斷裂韌度值大于0.1225mm，同時焊縫無損探傷滿足JB/T 4730的I級壓力容器要求，即可認定免焊后熱處理工藝是安全可靠的。
